产品简介：LM3107E（23点I/O，DI 12×DC24V，DO 8×继电器输出,2AI ，1AO）
·额定工作电压为220VAC ·自带23点I/O ·提供12通道DC24V输入/8通道继电器输出、2通道模拟量 输入/1通道模拟量输出处理 ·程序存储空间： 120KB ·中断输入：4点 ·扩展模块数量：4个 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
输入范围 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
模拟量输出特性 | |
输出范围 | 电压：0～10V 电流：0～20mA |
输出精度（单极性） | 1%FS@25℃ |
驱动能力 | 电压：最小2000Ω；电流：最大600Ω |
设置时间 | 电压输出<=2ms; 电流输出<=2ms |
隔离方式 | 不隔离 |
输出刷新时间 | 1个扫描周期 |
物理特性 | |
尺寸规格(L*W*H) | 125mm(L)×90mm(W)×70mm(H) |
重量 | 400g |
工作温度 | 0℃～+55℃ |
存储温度 | -40℃～+70℃ |
相对湿度 | 5%～95%(无凝结) |
·端子定义与接线
功率消耗
300mA@+5V；80mA@+24V
LM3107E模块用AC220供电。图1是一种典型的现场接线示例，为CPU模块供电的外接输入电源AC220V和保护地接到上排端子的右侧(橙色端子)，模块对外提供的输出电源24VDC从下排端子的右侧接出。

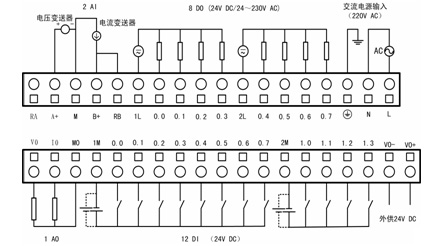

图1 LM3107E模块端子定义与接线图
说明：
1、模块的端子标记规则统一为从左往右递增；
2、图1中开关量输入通道(DI)的1M端子为外接DI的公共端，用户可以选择将1M端接到24VDC传感
器电源的正端或者是负端，以适应源型/漏型的DI；
3、图1中开关量输出通道(DO)的1L和2L分别为两组输出的负载驱动电源端端子，可以是直流供
电，也可以是交流供电；
4、图1中V0、I0、M0为模拟量输出端子，RA、A+、RB、B+、M为模拟量输入端子，电压输入接A+
和M，电流输入把RA和A+短接；
5、上排端子右侧的L和N分别接给模块供电的AC220V火线和零线接线端， 表示保护地；
6、下排端子右侧的VO＋、VO－分别为CPU模块外供+24VDC电源的正负接线端子；
7、“*”表示此通道不接线或无实际物理连接。
上排端子 | 端子说明 | 下排端子 | 端子说明 |
RA | A通道电流输入端 | V0 | 电压输出端 |
A+ | A通道电压输入端 | I0 | 电流输出端 |
M | 模拟量输入公共端 | M0 | 模拟量输出公共端 |
B+ | B通道电压输入端 | 1M | 外接输入公共端 |
RB | B通道电流输入端 | I0.0 | 普通输入/高速计数输入端 |
1L | 输出公共端 | I0.1 | 普通输入/高速计数输入控制端 |
Q0.0 | 普通输出端 | I0.2 | 普通输入/高速计数输入端 |
Q0.1 | 普通输出端 | I0.3 | 普通输入/高速计数输入控制端 |
Q0.2 | 普通输出端 | I0.4 | 普通输入/普通计数输入端 |
Q0.3 | 普通输出端 | I0.5 | 普通输入/普通计数输入控制端 |
2L | 输出公共端 | I0.6 | 普通输入/高速计数输入/外部中断输入/脉冲捕捉输入端 |
Q0.4 | 普通输出端 | I0.7 | 普通输入/外部中断输入/脉冲捕捉输入端 |
Q0.5 | 普通输出端 | 2M | 外接输入公共端 |
Q0.6 | 普通输出端 | I1.0 | 普通输入/外部中断输入/脉冲捕捉输入端 |
Q0.7 | 普通输出端 | I1.1 | 普通输入/外部中断输入/脉冲捕捉输入端 |
| 保护地 | I1.2 | 普通输入端 |
N | 零线 | I1.3 | 普通输入端 |
L | 火线 | VO- | 外供24VDC负端 |
|
| VO+ | 外供24VDC正端 |
·等效电路

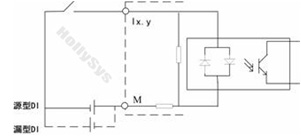

图2 LM3107E数字量输入通道等效电路图
图3 LM3107E数字量输出通道等效电路图
·尺寸图
电压：0～10V 电流：0～20mA
输入精度（单极性）
1%FS@25℃
输入阻抗
1MΩ（电压），250Ω（电流）
最大输入电流
30mA
最大输入电压
30V
隔离方式
现场和系统数字部分不隔离，通道间不隔离
阶跃响应时间
<20ms(不滤波并且不含扫描时间)
